Organizando el proyecto

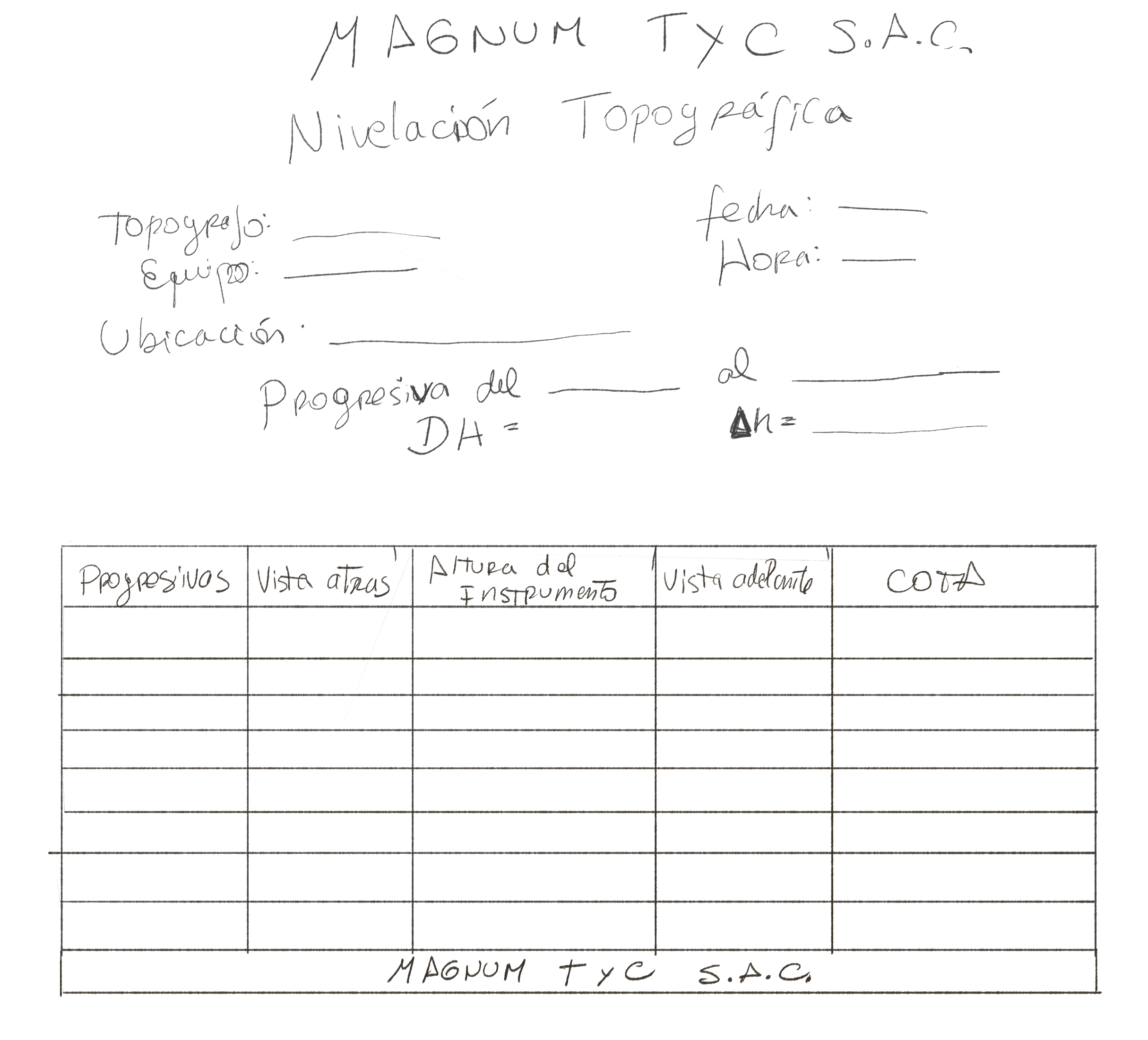

Lo que suelo realizar es un bosquejo de la hoja que deseo realizar, a mano alzada
en una hoja de papel.
Para tener la noción de la hoja de cálculo que realizaremos.

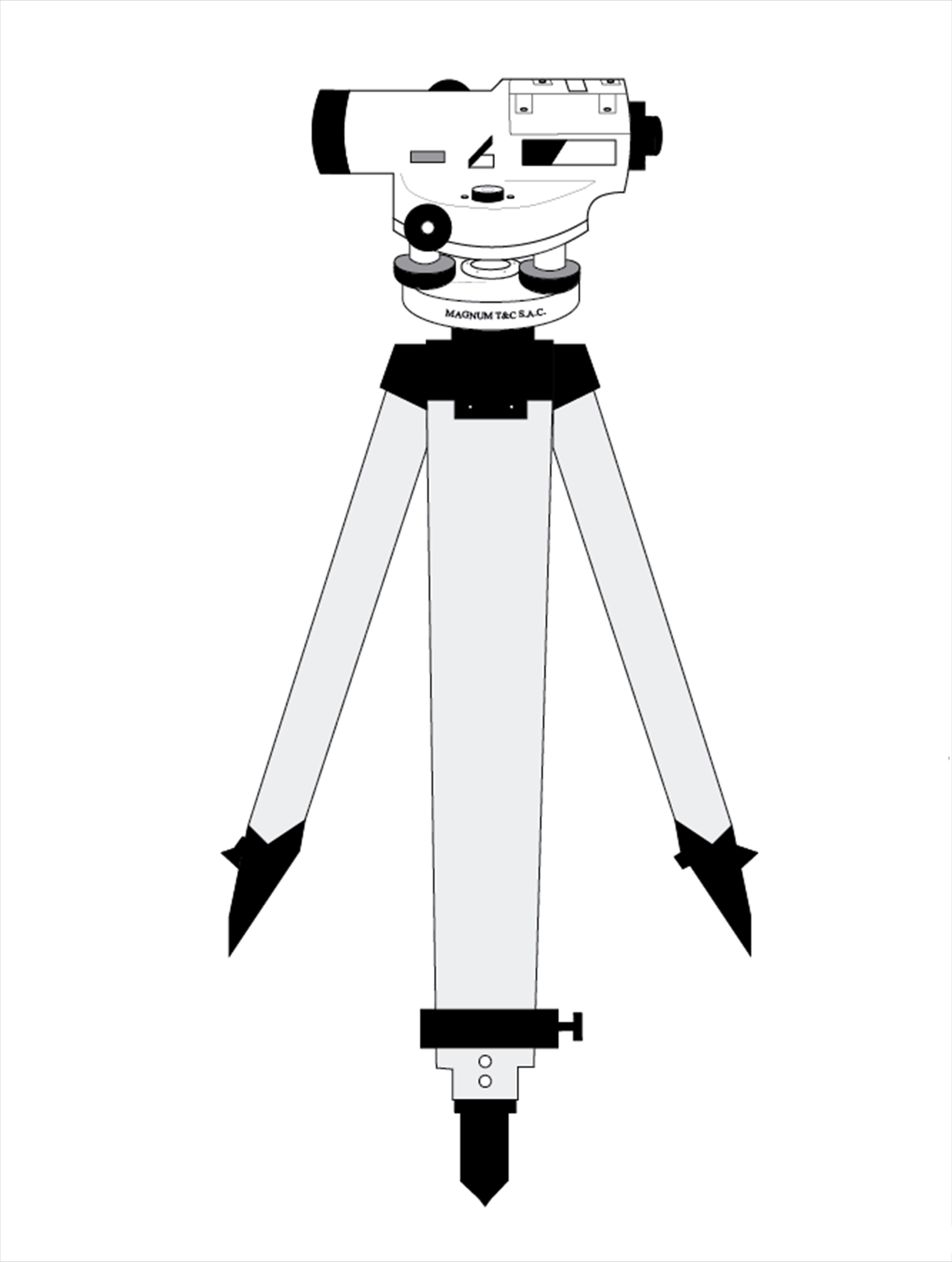

En este caso realizaremos un libro de cálculo para nivelación topográfica.
Método manual para cálculo de datos de una nivelación topográfica
Antes de ponernos manos a la obra, debemos analizar lo que tenemos. Por experiencia
propia
te puedo asegurar que no entenderemos ningún proceso digital, si antes no aprendemos, o
por
lo menos entendemos el proceso manual, de aquello que queremos realizar.
Por esta razón tenemos en la primera parte de estas instrucciones, una guía para realizar el
proceso manual de datos de una nivelación.
FORMATO PARA PRÁCTICAS DE NIVELACIÓN (Imprimir)
DESCARGAR ARCHIVO
Tipo *PDF
Debemos ser capaces de obtener los valores de las cotas de manera manual, sin hacer uso todavía de una Hojas de Cálculo; eso sí, ayudados por una calculadora para mayor velocidad y precisión.
Preparación de hoja y formatos

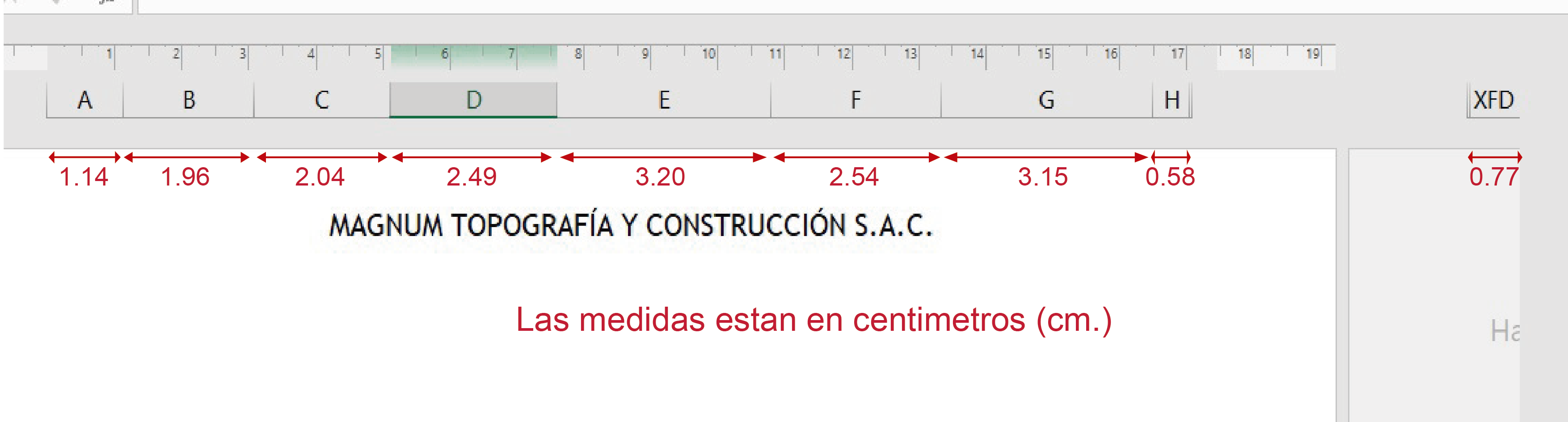

Ancho de columnas

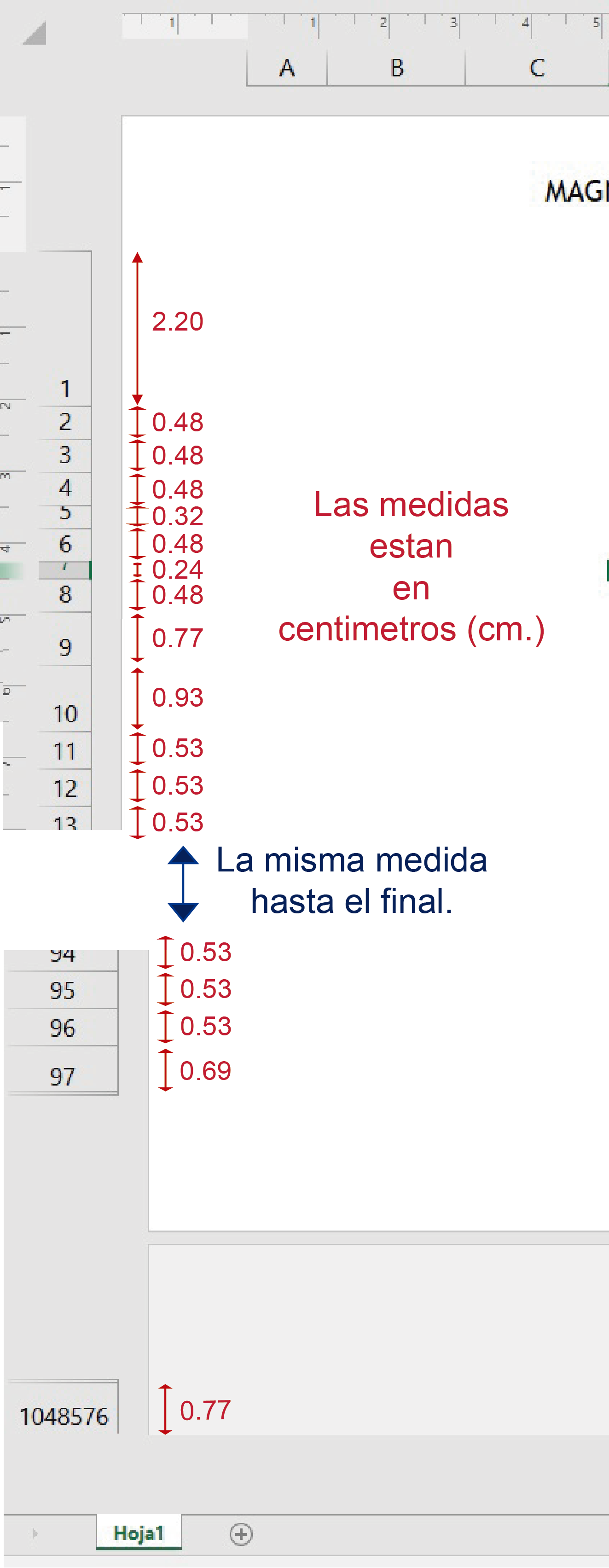

Alto de filas
Formato, etiquetas y símbolos
Estos son los símbolos que use en esta hoja de cálculo.
Llenar datos y adicionar hojas

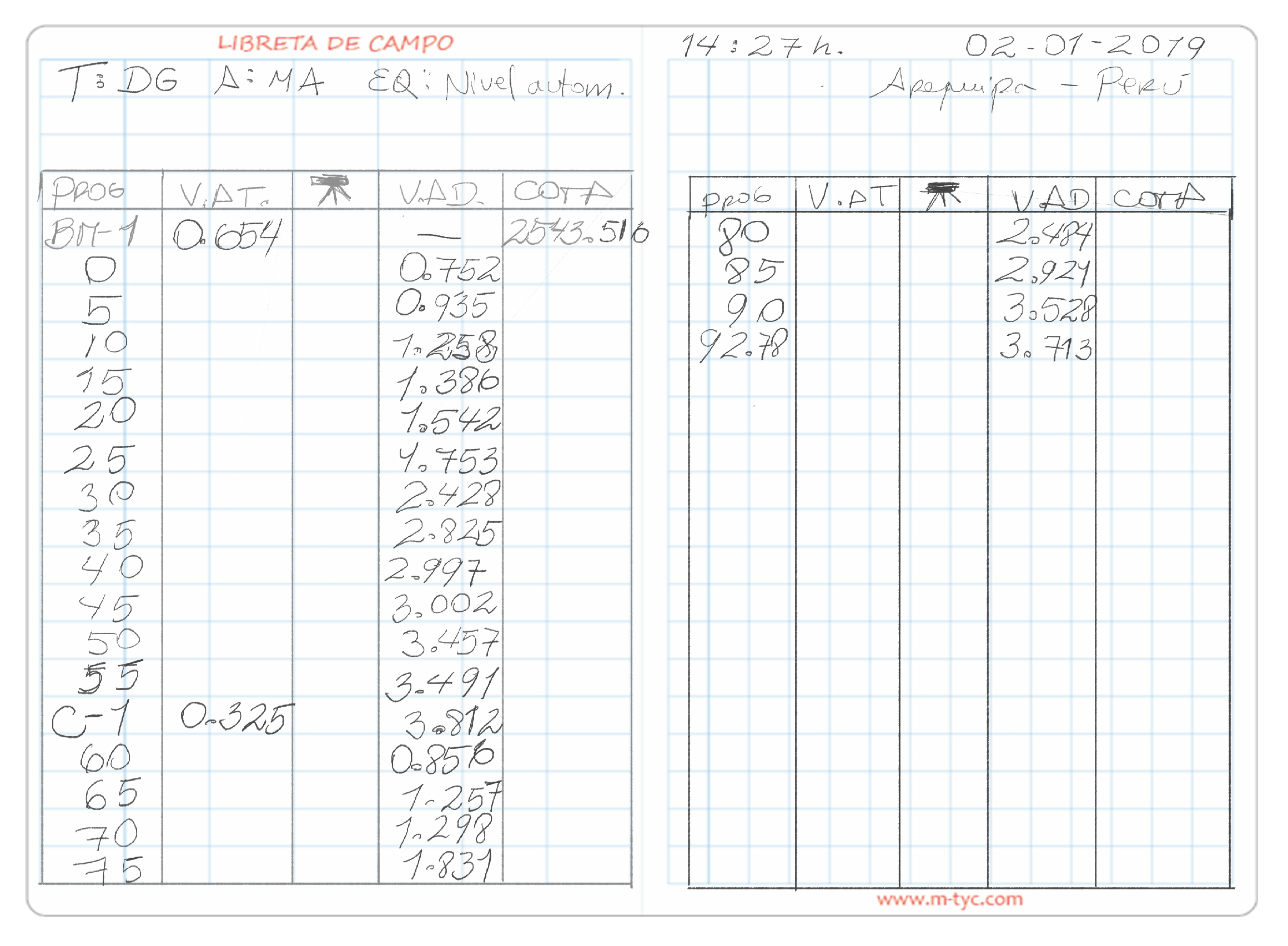

Estos son los datos que llenaremos, extraídos de este libreta de campo.
Desbloqueo, protección y respaldo
Es una parte importante para la tener seguro el trabajo que estamos realizando.
Realizo estos pasos para evitar que la hoja se desconfigure por alterar algún dato
que no
debemos tocar. He conocido casos en los que cambiaron algo sin querer y luego por
tratar de
arreglar el problema, terminaron con el libro de Excel inutilizado.
Primeras fórmulas
Empezaremos con los cálculos más simples y avanzaremos poco a poco.
Calcular altura del instrumento
Para obtener la cota de cada punto de la progresivas tenemos que restar la correspondiente vista adelante de cada punto a la altura del instrumento, tenemos que tomar en cuenta que esta altura cambiara cada vez que hay un punto de apoyo, BM o cambio de estación.
Pudiendo ser varias a lo largo del trabajo.
Calcular cotas de progresivas
Una vez obtenidas la cota de la altura del intrumento, procederemos a calcular las cotas de los demas puntos.
Cambios de estación y duplicados
Antes de continuar es recomendable realizar una segunda copia de seguridad al archivo
que
estamos realizando. Ya hemos avanzado bastante y es mejor proteger nuestro trabajo.
Al momento de realizar un trabajo de campo, sobre todo cuando estamos tomando los datos de
una nivelación es muy recomendable identificar los puntos de cambio y que estos
tengan
nombres únicos que los identifiquen.
Introducción a macros
Para poder continuar con los siguientes pasos, es necesario aprender funciones mas
avanzadas.
Al inicio del curso les hicimos guardar el archivo con la extensión. Libro de Excel
habilitado para macros, es hora de saber que son los macros.
Se trata de una acción o conjunto de acciones que pueden ser grabados y
reproducidos
posteriormente. Normalmente se realizan para labores repetitivas.
Editar macros

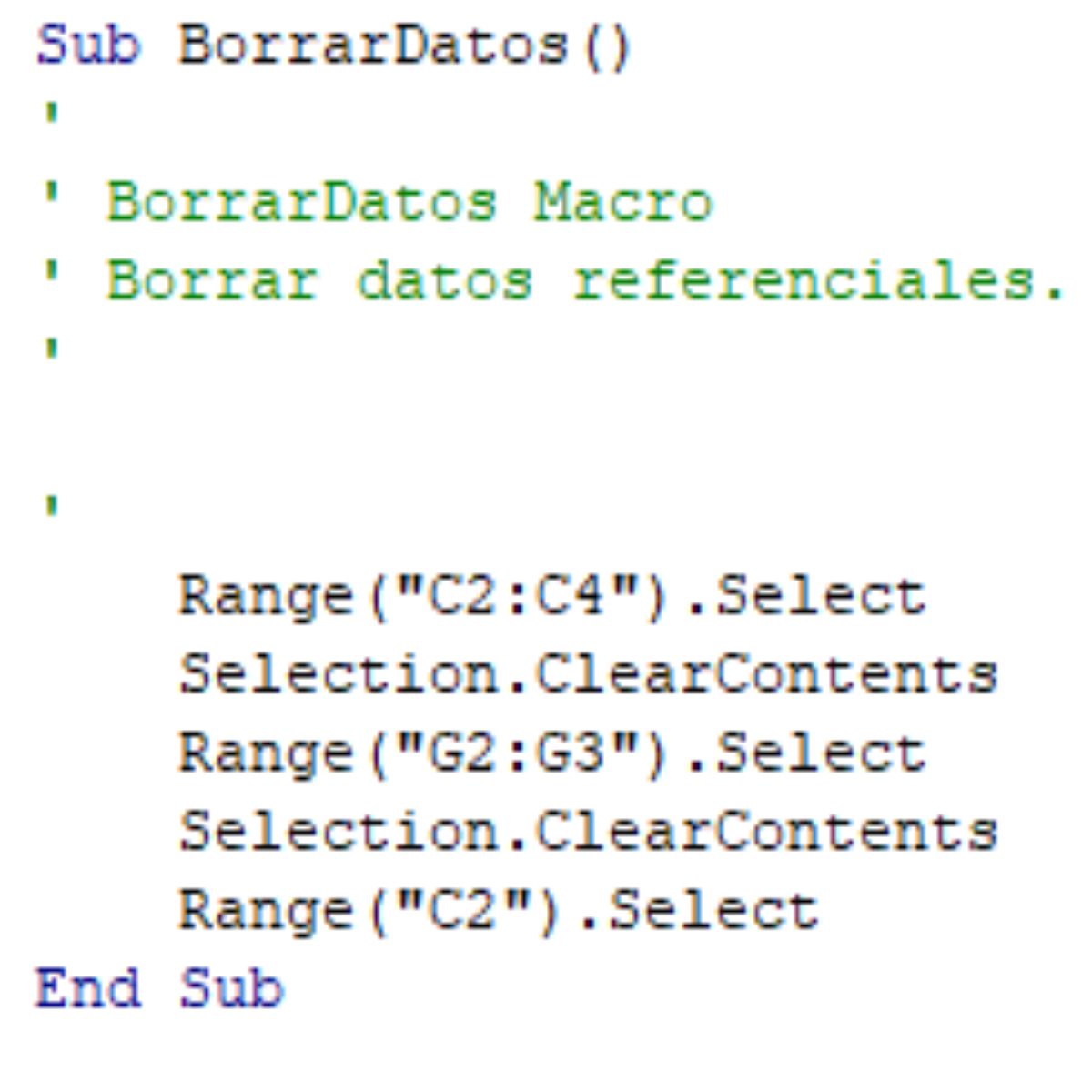

Macro creado

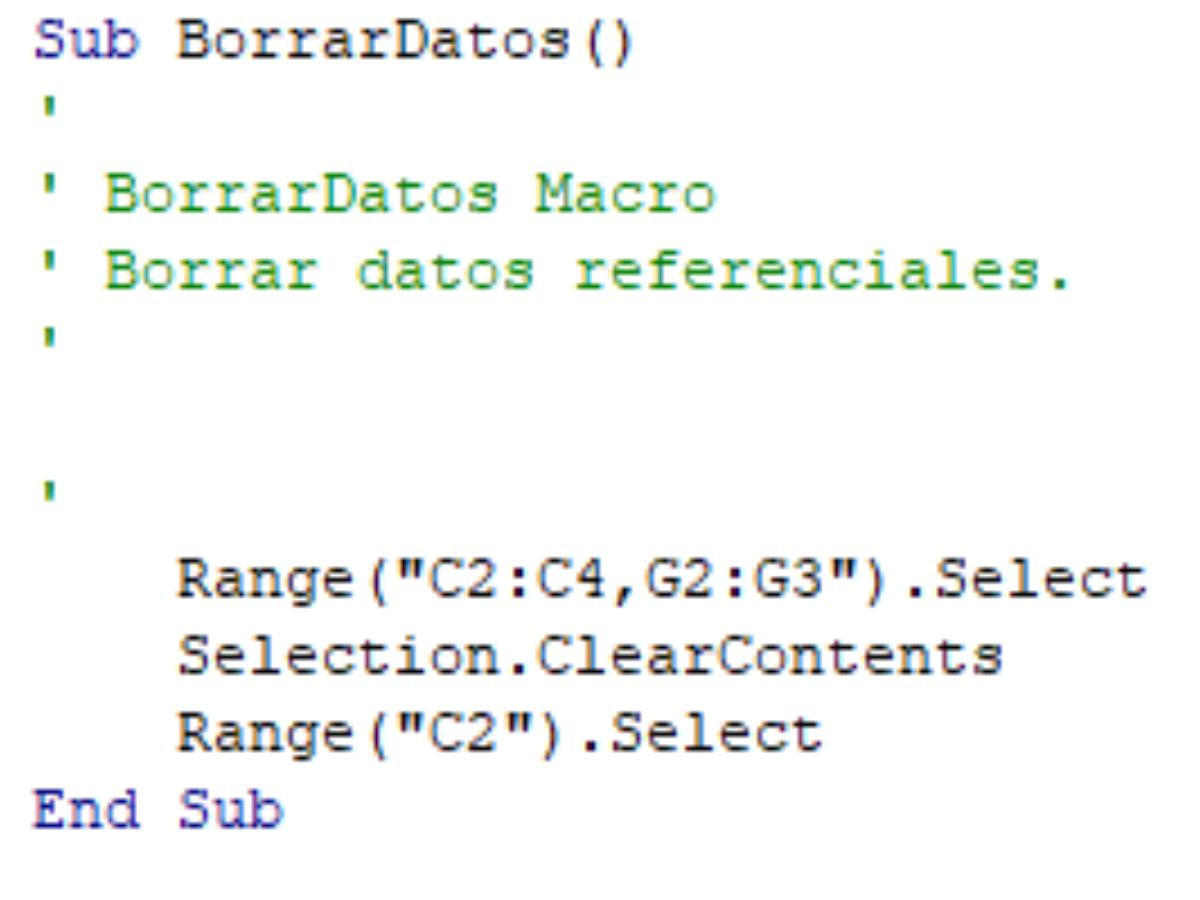

Macro simplificado
Exportar e importar macros
De esta manera podríamos crear macros y usarlos en libros de Excel diferentes. También podríamos enviar y recibir este tipo de archivos por internet o por otros medios digitales.
MACRO "BORRAR PROGRESIVAS"
DESCARGAR ARCHIVO
Tipo *ZIP
Cambios de estación y puntos nuevos
MACRO "INGRESAR PUNTO"
DESCARGAR ARCHIVO
Tipo *ZIP
MACRO "ENVIAR PUNTO"
DESCARGAR ARCHIVO
Tipo *ZIP
Datos complementarios
Completaremos algunos detalles, para darle una mejor presentación a nuestro libro de cálculo.
Progresivas
Al ingresar progresivas, que como su nombre lo dice, van en progresión y
consecutivamente. Sucede el hecho, que al ser un proceso manual. Se vuelve
tedioso,
sencillo, pero muy monótono.
La solución es automatizar el proceso, comenzando con este video, donde
sentaremos
las bases necesarias, que nos servirán para aplicar las consiguientes,
fórmulas y
poder configurar y ejecutar correctamente el correspondiente macro.
Las fórmulas que aplicaremos, ya están preestablecidas.
Al aplicarlas lograremos que las progresivas se escriban de manera
automática,
respetando los puntos de cambio y marcando la distancia final.
Para completar el proceso, aplicaremos un macro.
Pero como en ya establecimos,
dejare el archivo necesario para su descarga y así puedan importarlo a
sus trabajos
con facilidad.
MACRO "INSERTAR PROGRESIVAS"
DESCARGAR ARCHIVO
Tipo *ZIP
Detalles finales, exportar y proteger
MACRO "BORRAR LECTURAS"
DESCARGAR ARCHIVO
Tipo *ZIP
MACRO "EXPORTAR RESULTADOS"
DESCARGAR ARCHIVO
Tipo *ZIP
MACRO "EXPORTAR PLANILLA"
DESCARGAR ARCHIVO
Tipo *ZIP

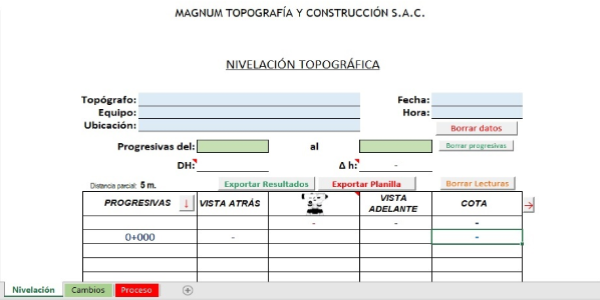

PRUEBA DEL RESULTADO FINAL
Hemos completado con éxito todo nuestro libro de cálculo, ahora tenemos una herramienta poderosa, que nos será de gran utilidad para realizar nuestros trabajos de Nivelación en Topografía, Ingeniería y Construcción en general. Si hemos seguido correctamente todos los pasos de los videos.
¡Éxitos en todos sus proyectos y ejecución de obras!
